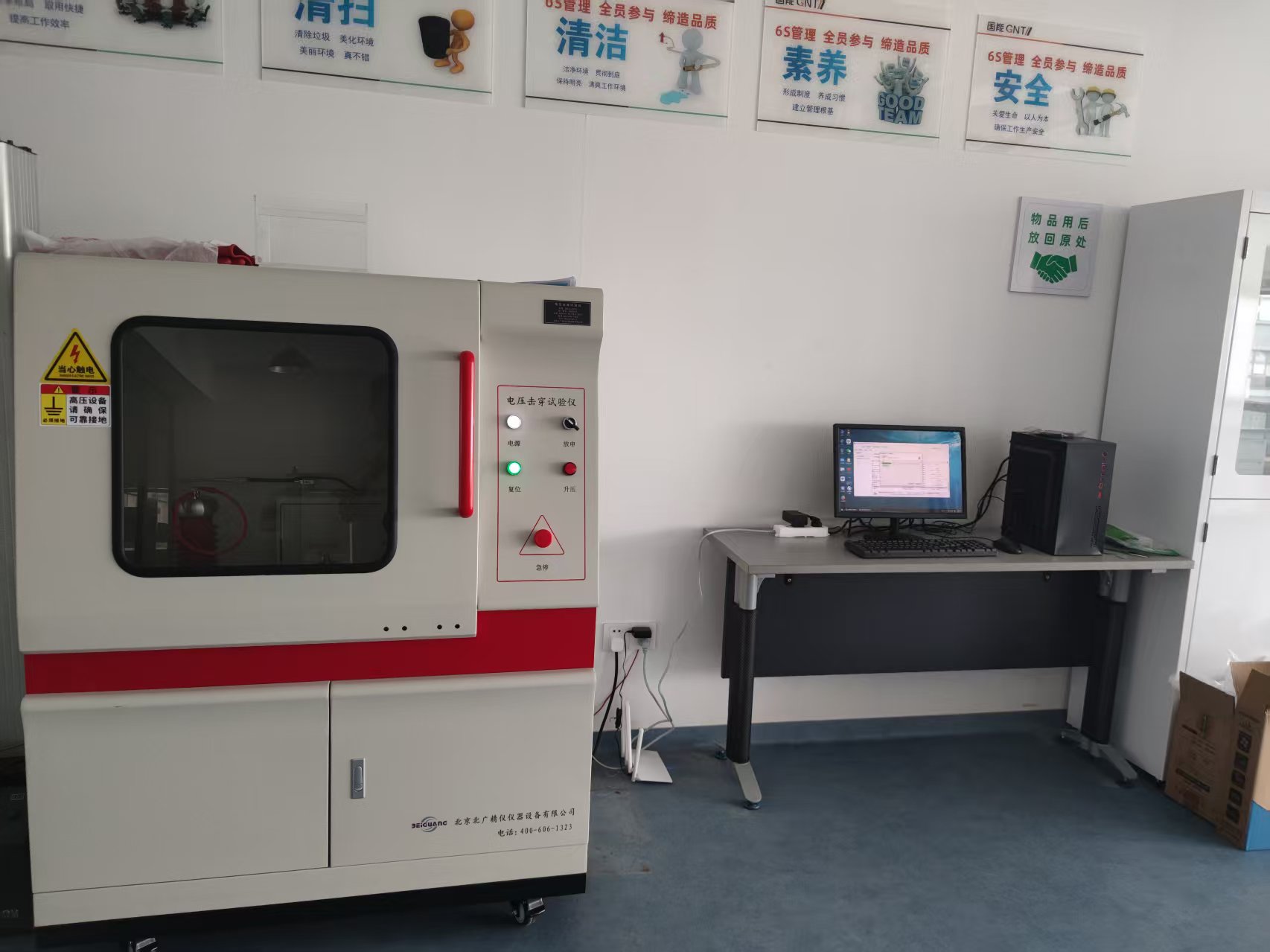

深圳博敏采購北廣精儀BDJC-50KV電壓擊穿試驗儀項目報告
點擊次數：14次 更新時間：2026-04-20
一、項目背景
1.1 公司概況
深圳博敏電子股份有限公司(以下簡稱“深圳博敏”)成立于1994年，是一家專注于印制電路板(PCB)研發、生產和銷售的高新技術企業。公司產品廣泛應用于通信設備、汽車電子、工業控制、醫療電子、航空航天等多個領域，憑借的產品質量和技術創新能力，成為全球PCB行業的重要參與者。
隨著電子行業的快速發展，市場對PCB產品的性能要求日益提高，尤其是在絕緣性能方面。為了確保產品質量，滿足客戶需求，提升公司在行業內的競爭力，深圳博敏決定采購一臺高精度的電壓擊穿試驗儀，用于對PCB原材料及成品的絕緣性能進行檢測。
1.2 行業需求
在PCB生產過程中，絕緣材料的性能直接影響到產品的可靠性和安全性。電壓擊穿試驗是評估絕緣材料電氣強度的重要手段，通過模擬實際使用中的電壓環境，檢測材料在不同電壓下的擊穿特性，從而判斷其是否符合相關標準和要求。
目前，市場上的電壓擊穿試驗儀種類繁多，但性能和質量參差不齊。為了保證檢測結果的準確性和可靠性，深圳博敏需要選擇一臺技術先進、性能穩定、操作簡便的試驗儀。經過多方調研和比較，最終確定采購北京北廣精儀儀器設備有限公司生產的BDJC-50KV電壓擊穿試驗儀。
二、產品概述
2.1 產品簡介
BDJC-50KV電壓擊穿試驗儀是北京北廣精儀儀器設備有限公司自主研發的一款高精度、多功能的絕緣材料電氣強度測試設備。該設備采用計算機控制技術，能夠?qū)崿F(xiàn)對絕緣材料的擊穿電壓、電氣強度、耐電壓等參數的精確測量，廣泛應用于橡膠、塑料、薄膜、陶瓷、玻璃、漆膜、樹脂、電線電纜、絕緣油等絕緣材料的性能檢測。
2.2 技術參數
2.2.1 電氣參數
輸入電壓：交流220V
輸出電壓：交流0--50KV，直流0—50kv
電器容量：5KVA
電壓精度：≤1%
升壓速率：0.01KV/S - 3KV/S
試驗方式：交流/直流、耐壓、擊穿、梯度升壓
2.2.2 機械參數
電極配置：標配Ф25mm×25mm兩個，Ф75mm×25mm一個(可根據客戶需求定制)
2.2.3 環境參數
試驗環境溫度：15℃ - 25℃
相對濕度：60% - 70%
安裝要求：儀器需要單獨接地，接地符合國家標準要求，金屬棒深埋地下至少1.5米以下
2.3 產品特點
2.3.1 高精度測量
采用西門子CPU中央單元處理器，采集精度高、穩定性好，能夠?qū)崿F(xiàn)對電壓、電流等參數的實時精確測量，確保檢測結果的準確性和可靠性。
2.3.2 多功能試驗
支持交流、直流兩種試驗?zāi)Ｊ剑蛇M(jìn)行勻速升壓、梯度升壓、耐壓試驗等多種試驗方式，滿足不同絕緣材料的測試需求。
2.3.3 智能化控制
配備先進的計算機控制系統，通過人機對話方式完成試驗過程的設置、控制和數據處理。軟件界面友好，操作簡便，支持試驗數據的存儲、查詢、打印和分析。
2.3.4 安全保護功能
設備具有完善的安全保護措施，包括過流保護、過壓保護、漏電保護、短路保護、直流試驗放電報警等，確保操作人員和設備的安全。試驗箱門打開時，電源自動切斷，高壓側無電壓，有效防止觸電事故的發生。
2.3.5 無線藍牙控制
采用無線藍牙控制技術，實現人機分離操作，擺脫距離困擾，提高操作的便利性和安全性。
三、采購必要性分析
3.1 滿足產品質量檢測需求
深圳博敏作為一家PCB制造商，對產品質量有著嚴格的要求。電壓擊穿試驗是檢測PCB絕緣性能的關鍵環節，通過采購BDJC-50KV電壓擊穿試驗儀，能夠?qū)υ牧霞俺善愤M(jìn)行全面、準確的檢測，及時發現產品中存在的絕緣缺陷，確保產品質量符合相關標準和客戶要求。
3.2 提升公司技術研發能力
該試驗儀不僅可以用于產品質量檢測，還可以為公司的技術研發提供有力支持。通過對不同絕緣材料的擊穿特性進行研究，能夠?yàn)樾庐a(chǎn)品的開發和現有產品的優化提供數據依據，提升公司的技術創新能力和核心競爭力。
3.3 符合行業發展趨勢
隨著電子行業的不斷發展，對PCB產品的性能要求越來越高，尤其是在高電壓、高頻率環境下的應用。采購高精度的電壓擊穿試驗儀，是深圳博敏適應行業發展趨勢，提升產品市場競爭力的重要舉措。
3.4 降低生產成本
通過對原材料和成品的嚴格檢測，能夠及時發現不合格產品，避免因產品質量問題導致的退貨、返工和客戶投訴，降低生產成本，提高生產效率。
四、市場調研與競品分析
4.1 市場調研
為了選擇公司需求的電壓擊穿試驗儀，深圳博敏對市場上的主流產品進行了全面調研。調研范圍涵蓋了國內外多家儀器制造商，包括美國福祿克、德國羅德與施瓦茨、日本橫河等國際品牌，以及國內的北京北廣精儀、上海精密科學儀器有限公司等企業。
通過對產品的技術參數、性能指標、價格、售后服務等方面進行綜合比較，發現北京北廣精儀生產的BDJC-50KV電壓擊穿試驗儀在性能、價格和服務等方面具有明顯優勢，能夠滿足深圳博敏的檢測需求。
4.2 競品分析
4.2.1 國際品牌競品
國際品牌的電壓擊穿試驗儀技術先進，性能穩定，但價格較高，售后服務相對不便。例如，美國福祿克的同類產品價格在10萬元以上，且維修保養成本較高，對于深圳博敏來說，采購成本和使用成本都相對較高。
4.2.2 國內其他品牌競品
國內其他品牌的產品價格相對較低，但在技術性能和穩定性方面與北京北廣精儀存在一定差距。部分產品的采集精度不夠高，試驗數據的重復性和準確性較差，無法滿足深圳博敏對高精度檢測的需求。
4.2.3 北廣精儀BDJC-50KV優勢對比
與競品相比，北廣精儀BDJC-50KV電壓擊穿試驗儀具有以下優勢：
性能優勢：采用先進的計算機控制技術和高精度采集系統，能夠?qū)崿F(xiàn)對絕緣材料的精確測量，檢測結果準確可靠。
價格優勢：產品價格合理，性價比高，采購成本和使用成本相對較低。
服務優勢：北京北廣精儀儀器設備有限公司具有完善的售后服務體系，能夠及時響應客戶需求，提供專業的技術支持和維修保養服務。
定制化優勢：可根據客戶需求定制電極配置和試驗方案，滿足不同客戶的個性化需求。
五、采購方案
采購數量
根據公司的生產規模和檢測需求，計劃采購1臺BDJC-50KV電壓擊穿試驗儀。
采購流程
需求申請
由公司質量檢測部門提出采購需求，填寫《采購申請表》，注明采購產品的名稱、型號、數量、技術要求等信息，提交公司管理層審批。
供應商選擇
通過市場調研和競品分析，確定北京北廣精儀儀器設備有限公司為供應商，并與其進行商務談判，確定采購價格、交貨期、售后服務等條款。
合同簽訂
在雙方達成一致意見后，簽訂正式的采購合同，明確雙方的權利和義務。合同內容包括產品名稱、型號、數量、價格、交貨期、質量標準、售后服務、違約責任等條款。
交貨與驗收
供應商按照合同約定的時間將設備送達公司指定地點，由公司質量檢測部門和技術部門共同進行驗收。驗收內容包括設備的外觀、技術參數、性能指標等，驗收合格后簽署《驗收?qǐng)?bào)告》。
六、設備安裝與調試
6.1 安裝前準備
6.1.1 場地準備
選擇一個符合設備安裝要求的場地，確保場地干燥、通風、無腐蝕性氣體和粉塵，地面平整、堅實，能夠承受設備的重量。同時，為設備提供單獨的接地裝置，接地電阻符合國家標準要求。
6.1.2 人員準備
安排專業的技術人員負責設備的安裝調試工作，確保安裝過程的順利進行。操作人員應提前參加供應商組織的培訓，熟悉設備的操作流程和安全注意事項。
6.1.3 工具準備
準備好安裝調試所需的工具和設備，如扳手、螺絲刀、萬用表、示波器等。
6.2 安裝過程
6.2.1 設備開箱檢查
在設備到貨后，首先進行開箱檢查，核對設備的型號、數量、附件等是否與合同一致，檢查設備的外觀是否有損壞。如發現問題，及時與供應商聯系解決。
6.2.2 設備就位
將設備搬運到指定的安裝位置，調整設備的水平度，確保設備平穩放置。
6.2.3 電氣連接
按照設備的電氣原理圖，進行電源、接地、信號等線路的連接。連接過程中，要注意線路的絕緣性和可靠性，避免出現短路、漏電等問題。
6.2.4 接地安裝
安裝單獨的接地裝置，將設備的接地端子與接地裝置可靠連接，確保接地電阻符合國家標準要求。
6.3 調試過程
6.3.1 通電前檢查
在通電前，對設備的電氣連接、接地情況、機械部件等進行全面檢查，確保設備處于正常狀態。
6.3.2 通電調試
接通設備電源，啟動計算機控制系統，檢查設備的各項功能是否正常。進行空載試驗，調整設備的參數，如升壓速率、試驗電壓等，確保設備能夠穩定運行。
6.3.3 負載試驗
使用標準試樣進行負載試驗，檢測設備的測量精度和重復性。對比試驗數據與標準值，確保設備的檢測結果準確可靠。
6.3.4 故障排除
在調試過程中，如發現設備出現故障或異常情況，及時進行排查和處理。對于無法解決的問題，及時聯系供應商的技術支持人員。
6.4 驗收標準
設備安裝調試完成后，按照以下標準進行驗收：
設備外觀完好，無損壞和變形；
設備的技術參數和性能指標符合合同要求；
設備能夠正常運行，各項功能正常；
試驗數據準確可靠，重復性好；
操作人員能夠熟練操作設備。
七、人員培訓
7.1 培訓目的
為了確保操作人員能夠正確、熟練地操作BDJC-50KV電壓擊穿試驗儀，掌握設備的維護保養知識和安全注意事項，提高檢測工作的效率和質量，特組織本次培訓。
7.2 培訓內容
7.2.1 設備原理與結構
介紹電壓擊穿試驗的基本原理和BDJC-50KV電壓擊穿試驗儀的結構組成，使操作人員了解設備的工作原理和各部件的功能。
7.2.2 操作流程培訓
詳細講解設備的操作流程，包括試驗前的準備工作、參數設置、試驗過程控制、試驗數據處理等。通過實際操作演示，讓操作人員掌握設備的操作方法。
7.2.3 維護保養知識
介紹設備的日常維護保養方法，包括清潔、潤滑、緊固、校準等，以及常見故障的排查和處理方法。定期對設備進行維護保養，能夠延長設備的使用壽命，保證設備的性能穩定。
7.2.4 安全注意事項
強調設備操作過程中的安全注意事項，如接地要求、高壓防護、觸電急救等。操作人員必須嚴格遵守安全操作規程，確保人身和設備的安全。
7.3 培訓方式
采用理論培訓與實際操作相結合的方式進行培訓。理論培訓由供應商的技術人員進行講解，實際操作培訓在設備安裝調試完成后進行，操作人員在技術人員的指導下進行實際操作練習。
7.4 培訓考核
培訓結束后，對操作人員進行考核，考核內容包括理論知識和實際操作技能?？己撕细裾哳C發操作證書，允許獨立操作設備；考核不合格者，需進行補考，直至合格為止。
八、設備使用與維護
8.1 使用流程
8.1.1 試驗前準備
檢查設備的外觀、接地情況、電源連接等是否正常；
準備好試驗所需的試樣，確保試樣符合相關標準和要求；
根據試驗要求，設置設備的參數，如試驗電壓、升壓速率、試驗時間等；
打開試驗箱門，將試樣放置在電極上，關閉試驗箱門。
8.1.2 試驗過程控制
啟動設備，按照設置的參數進行試驗；
在試驗過程中，密切觀察設備的運行狀態和試驗數據，如發現異常情況，及時停止試驗并進行排查；
試驗結束后，設備自動停止運行，記錄試驗數據。
8.1.3 試驗后處理
打開試驗箱門，取出試樣，對試驗箱進行清潔；
對試驗數據進行分析和處理，生成試驗報告；
關閉設備電源，做好設備的維護保養工作。
8.2 維護保養
8.2.1 日常維護
每天對設備進行清潔，保持設備的外觀整潔；
檢查設備的接地情況、電源連接等是否正常；
檢查試驗箱內的電極是否清潔，如有污垢，及時進行清理。
8.2.2 定期維護
每月對設備的電氣部件進行檢查，緊固松動的接線端子；
每季度對設備的機械部件進行潤滑，確保設備的運行順暢；
每年對設備進行一次全面的校準和檢測，確保設備的測量精度符合要求。
8.2.3 故障處理
如設備出現故障或異常情況，應立即停止使用，并及時聯系供應商的技術支持人員進行維修。在故障未排除前，不得擅自操作設備。
通過對深圳博敏采購北廣精儀BDJC-50KV電壓擊穿試驗儀項目的全面分析，認為該項目具有必要性和可行性。該設備技術先進、性能穩定、操作簡便，能夠滿足公司對PCB原材料及成品絕緣性能檢測的需求，提升產品質量和技術研發能力，降低生產成本，提高經濟效益和社會效益。
